Ensayos fotométricos

Ensayos fotométricos ENAC

Luminarias NO LED - UNE-EN 13032-1; CIE 34
Luminarias LED - UNE-EN 13032-4; CIE 34; CIE 52


Ensayos realizados según normas UNE-EN 13032-1 y UNE-EN 13032-4.

Se determina la distribución angular de iluminancia de la luminaria en el laboratorio fotométrico, minimizando la incidencia en el detector de reflexiones y luces parásitas.

Al obtener la distribución luminosa de una luminaria disponemos de información de cuánta luz emite en cada dirección, con lo que podemos calcular cuál es la cantidad total de luz que emite (flujo luminoso), la cantidad emitida en determinadas direcciones (flujos zonales) o hacer cálculos para saber cuánta luz llega a diferentes distancias de interés (curvas isolux, diagrama del cono). Con esta información de partida, se calculan un gran número de parámetros de interés para analizar el producto y su aplicabilidad en diferentes situaciones de proyecto, el cumplimiento de requisitos o la identificación de aspectos a mejorar en el producto.

Nuestras instalaciones nos permiten medir luminarias de hasta 2 metros de longitud.

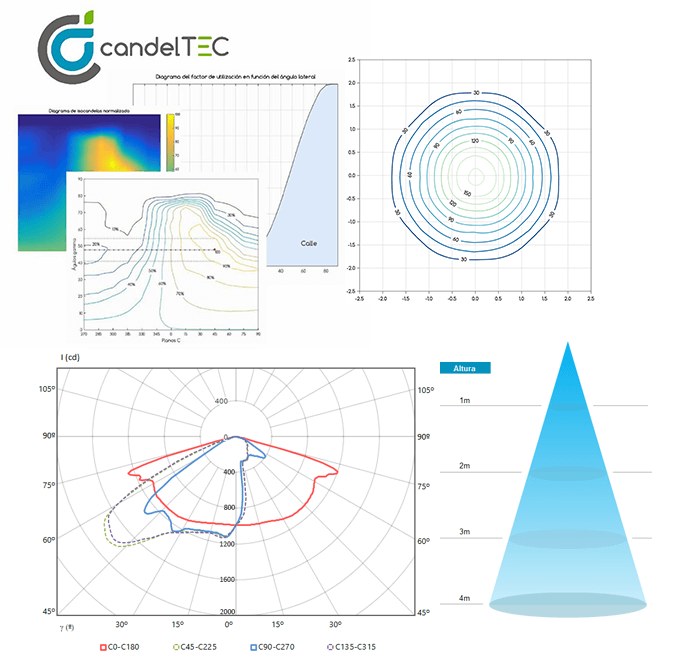

Informe de ensayo fotométrico:

Los resultados que se ofrecen en un informe de ensayo de fotometría dependen del tipo de luminaria de que se analice (interior, vial o proyector).
  • Distribución de intensidad luminosa (tablas de valores, representaciones gráficas polar y cartesiana).
  • Flujo luminoso, flujos zonales, flujos emitidos hacia hemisferio superior e inferior, códigos CIE.
  • Eficacia.
  • Curvas isolux.
  • Ángulo de apertura y cono de iluminancias (iluminancia mínima, media y máxima) a diferentes alturas.
  • Alcance, dispersión, índice específico, diagrama isocandela y factor de utilización calle / acera.
  • Clasificación LCS y código BUG ANSI/IES TM-15.
  • Parámetros de alimentación y consumo del producto (potencia, corriente, voltaje, factor de potencia).
En nuestros informes siempre se ofrecen los resultados de ensayo y cálculo junto con sus correspondientes incertidumbres de medida.


Ficheros IES y LDT.

Elaboración de ficheros LDT o IES con cada fotometría o cualquier otro formato de fichero de intercambio de datos fotométricos.
