Diseño óptico

Diseño óptico y simulaciones

Diseño óptico

Diseñamos a medida componentes ópticos, lentes y reflectores para luminarias o dispositivos de señalización luminosa.

El software utilizado en candelTEC para diseño y simulación es Photopia, cuyos resultados tenemos claramente validados con nuestros ensayos en laboratorio.

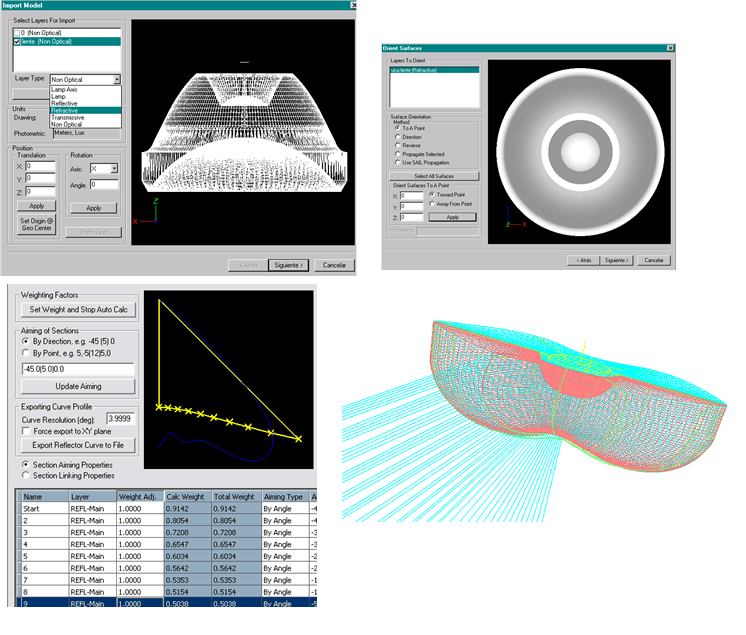

Photopia es un programa de análisis y diseño de luminarias especialmente diseñado para sistemas ópticos de iluminación. El cálculo se realiza mediante trazado de rayos, empleando geometrías y distribuciones de fuentes luminosas reales.

Photopia permite visualizar el proceso de análisis en todo momento por lo que facilita el diseño y predicción fotométrica.

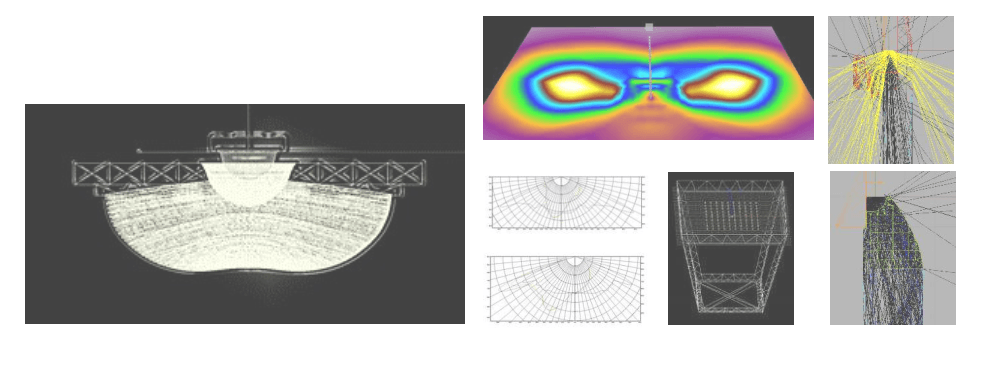

Simulaciones fotométricas de reflectores y lentes para sistemas de iluminación

El proceso de simulación consiste en analizar la trayectoria de los rayos que parten de una fuente luminosa y se propagan, reflejan o dispersan en diferentes medios, obteniendo como resultado final el comportamiento fotométrico de un producto.

Para llevar a cabo la simulación, se introducen los diferentes elementos (fuentes, elementos ópticos, otros componentes) con sus características reales (medidos en laboratorio o previamente caracterizados por el cliente o su proveedor). Además, Photopia dispone de una amplia librería con fuentes luminosas caracterizadas y materiales de diferentes proveedores.

Utilizar una herramienta como la simulación fotométrica puede reducir el tiempo de diseño de un producto a la vez que proporciona valiosa información sobre las prestaciones esperadas en el producto a desarrollar.


Simulaciones colorimétricas

El proceso de simulación colorimétrica es un complemento a la simulación fotométrica. En la simulación colorimétrica, la fuente luminosa (en nuestro caso el LED) está caracterizada no solo fotométricamente, sino también espectralmente.

Debemos tener en cuenta, que algunos productos que incorporan tecnología LED presentan una diferencia angular cromática que puede llegar a ser muy marcada, siendo muy importante disponer de información sobre la variabilidad de este parámetro para el LED seleccionado.

Como resultados podemos obtener información global sobre parámetros colorimétricos del producto (como temperatura de color o coordenadas cromáticas). También se puede evaluar la variación angular de estos parámetros, o la distribución espacial y homogeneidad de las características colorimétricas de la luz que alcanza determinadas superficies.


Aplicaciones especiales: luminarias para aplicaciones industriales y para horticultura

Es obvio que la iluminación no se emplea solamente para proporcionar luz visible en determinados entornos domésticos o públicos. Existen numerosas aplicaciones en las que se necesitan determinados niveles de radiación incidiendo en determinadas superficies para conseguir que un cierto proceso industrial se realice correctamente, por ejemplo: procesos de curado, esterilización o guiado, entre otros.

Adicionalmente, en horticultura, son necesarias fuentes de radiación con espectros de emisión determinados, adecuados a las diferentes especies que se cultivan.

En todos estos casos, la simulación nos permite analizar diferentes fuentes y sus combinaciones para obtener una determinada distribución espectral resultante, componiendo por simulación el producto, como paso previo a su construcción. Los resultados de la simulación nos proporcionan información muy valiosa para desarrollar un equipo, diseñar o seleccionar sus componentes y configurar la disposición de los diferentes elementos para obtener el producto deseado.
