La importancia de conocer la incertidumbre de una medida
candelTEC • 30 de septiembre de 2019
¿Qué es la incertidumbre de una medida?
El término incertidumbre aparece asociado siempre a la medida de magnitudes. La incertidumbre es una medida cuantitativa de la calidad del resultado de medición, que permite que los resultados de medida sean comparados con otros resultados, referencias, especificaciones o normas.
La incertidumbre del resultado de un ensayo debe tenerse en cuenta al interpretar los resultados del mismo, es necesario dar intervalos de confianza para ciertas magnitudes, siendo los métodos de evaluación de incertidumbre capaces de calcular esos intervalos de confianza.
En la norma ISO/IEC 17025:2017
– Requisitos generales para la competencia de los laboratorios de ensayo y calibración, apartado 7.6 se indica:
Recordemos algunas definiciones:
- La incertidumbre de una medida se define como el parámetro asociado al resultado de una medición, que caracteriza la dispersión de los valores que podrían ser razonablemente atribuidos al mensurando (mensurando: magnitud sujeta a medición), es decir la incertidumbre es el intervalo o rango de valores en donde existe una duda razonable que se encuentre el valor real de la medida realizada.
- Nivel de confianza: es la probabilidad de que el valor del mesurando permanezca dentro de la amplitud del rango de incertidumbre.
- La incertidumbre estándar es la incertidumbre del resultado de una medición expresado como una desviación estándar.
- La incertidumbre estándar combinada es la incertidumbre estándar del resultado de una medición cuando el resultado se obtiene de los valores de otras cantidades, y es igual a la raíz cuadrada positiva de una suma de términos, los cuales son las varianzas o covarianzas de estas otras cantidades ponderadas de acuerdo a cómo el resultado de la medición varía con cambios en estas cantidades.
La incertidumbre de una medida debe agruparse en dos grupos en función de la forma en la que se estime su valor numérico, así las incertidumbres se agrupan en:
- Incertidumbre de tipo A, aquellas incertidumbres que se evalúan por métodos estadísticos.
- Incertidumbre de tipo B, aquellas incertidumbres que se evalúan por otros métodos.
Ventajas de la evaluación de la incertidumbre para los laboratorios de ensayo (información de la web de ENAC)
La evaluación de la incertidumbre de medida en los ensayos ofrece a los laboratorios una serie de ventajas:
- La incertidumbre de medida supone una ayuda cuantitativa en aspectos importantes, como el control de riesgos y la credibilidad de los resultados de un ensayo.
- La expresión de la incertidumbre de medida puede ofrecer una ventaja competitiva, directa al añadir valor y significado al resultado.
- El conocimiento de los efectos cuantitativos de magnitudes únicas en el resultado de un ensayo aumenta la fiabilidad del procedimiento de ensayo. De esta forma pueden adoptarse medidas correctoras con más eficiencia, haciéndolas más eficaces con relación a su coste.
- La evaluación de la incertidumbre de medida constituye un punto de partida para optimizar los procedimientos de ensayo gracias a un mejor conocimiento del proceso.
- Clientes como los organismos que realizan la certificación de productos necesitan información sobre la incertidumbre asociada a los resultados para evaluar la conformidad con las especificaciones.
Incertidumbre en los informes de candelTEC
Los resultados de las medidas dadas por candelTEC
en los informes de fotometría, colorimetría y seguridad fotobiológica, muestran la incertidumbre de cada una de las medidas.

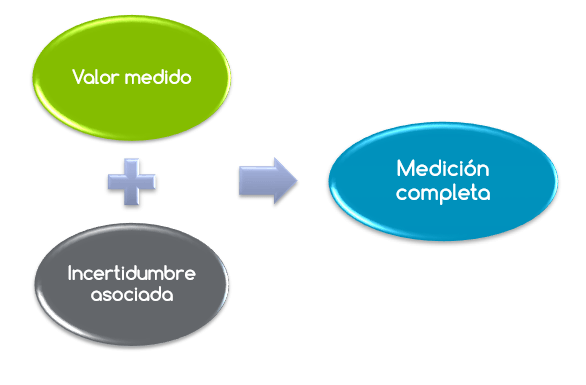

El resultado de la medida se proporciona como un valor y una incertidumbre expandida (X ± U),
esta incertidumbre se calcula siendo k = 2 (factor de cobertura, que para una distribución normal corresponde a una probabilidad de cobertura de aproximadamente el 95 %), lo que quiere decir en la práctica es que el resultado de la medida estará dentro del intervalo [X-U, X+U], con una probabilidad del 95%.
Requisitos técnicos, ¿qué debemos tener en cuenta?
Como hemos comentado, los organismos que realizan la certificación de productos necesitan información sobre la incertidumbre
asociada a los resultados para evaluar la conformidad con las especificaciones.
Nos podemos encontrar situaciones límite tales que el cumplimiento o no de especificaciones dependa del valor de la incertidumbre de medida. Como ejemplo, cabe destacar, las medidas de seguridad fotobiológica, ya que según el valor medido se clasifica en uno u otro grupo de riesgo: es muy importante conocer la incertidumbre de la medida para llevar a cabo esa clasificación.

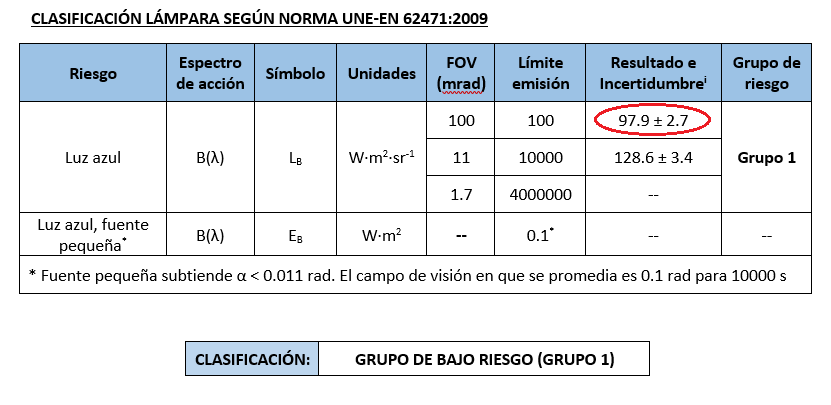

Ejemplo:
El valor medido de LB
entra dentro del límite de emisión definido por la norma para clasificarlo en Grupo 0 (< 100), sin embargo, cuando se tiene en cuenta la incertidumbre se sale de ese límite, por tanto, debe ser clasificado no en Grupo 0, sino en Grupo 1: cambia la clasificación de grupo de riesgo si tenemos en cuenta la incertidumbre asociada a la medida.
